전자유량계
ELECTROMAGNETIC FLOWMETER
KFT-8200PLUS-HP | 3자 단가계약 가능

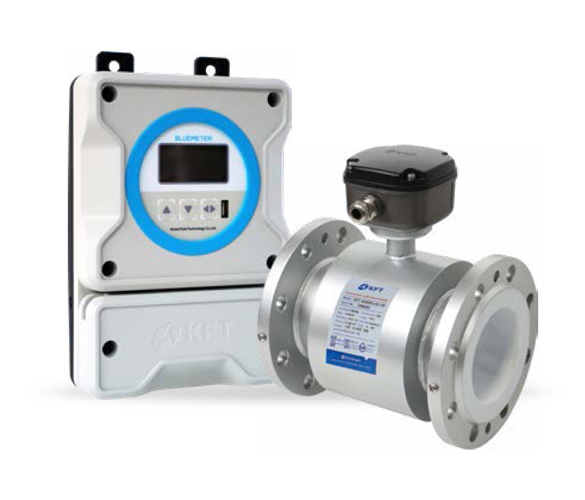

  • prd1_img1-1.jpg
  • prd1_img1-2.jpg
기존 유량계의 문제점
  • 전자유량계의 경우 0.3 m/s 이하 구간에서 측정오차가 급격히 늘어나는 불감대 영역이 존재함.
  • 전자유량계의 유량측정범위는 일반적으로 0.3 ~ 10 m/s로 넓은 범위에 유량을 정확하게 측정함.
  • 대부분의 수용가에서는 물 사용량이 많은 아침, 점심, 저녁 시간대에는 1 ~ 3 m/s의 유속이 측정되며, 이외의 시간에는 0.3 m/s 이하의 유속으로 측정되어 측정 오차가 증가함.
특징
  • 불감대 영역 유량 측정 가능
    • 측정신호 선택기를 배치, 유량신호가 미약하면 고배율 안정화 증폭기에서 신호 증폭 및 노이즈 필터링을 거쳐 유효한 데이터로 사용 가능
    • 기존 대비 분해능 10배 향상, 0.3 m/s 이하 불감대 영역에서 측정오차 1 % 이내 만족
  • DATA LOGGER 내장 가능
    • 최소 1분 단위로 유량값을 자체 메모리에 저장
    • 기본 15분 설정에 순시 12개월, 적산 36개월 저장 가능
    • 매개변수(Factor, Gain값 등) 변경이력 저장
  • 도시형 상·하수도에 최적화된 유량계
    • 기존 제품 대비 저유속 구간의 유량을 정확하게 측정 (유량 측정 범위 : 0.03 ~ 10 m/s)
  • 압력전송기 및 외부입력기기 DATA 저장, 전송가능
    • 타 계측기기의 출력신호를 변환기에서 직접확인 및 저장, 전송 가능
  • USB 메모리 스틱 사용
    • USB를 이용하여 간편하게 DATA를 취합
제품사양 *전기 전도율 5㎲/㎝ 이상인 모든 액체
  • 상하수도
    • 상수, 하수, 농업 용수, 공업 용수, 각종 폐수
  • 화학
    • 석유화학, 알카리염, 산염고점도액체, 각종 화학액체, 냉각수, 공정수
  • 철강·시멘트
    • 시멘트 슬러지, 석탄 슬러지, 순환액, 냉각수, 해수
  • 식품
    • 맥주, 우유, 주스, 식용원료액
  • 펄프·제지
    • 제지, 스포크액, 폐수, 냉각수, 세척수
좌/우로 스크롤하세요
검출기 사양
유체 온도 -10 ~ 160℃
주위 온도 -25 ~ 60℃
유체전도율 Up to 5㎲/㎝
바디 재질 Carbon steel, Stainless steel
전극 재질 Hastelloy-C
내면 재질 PTFE
보호 등급 IP68
좌/우로 스크롤하세요
변환기 사양
전원 AC100 ~ 230V, 50/60Hz
소비 전력 10W 이내
출력 DC 4 ~ 20mA, 적산Pulse, RS-485, USB 등
측정 범위 0.03 ~ 10 m/s
정밀도 0.3 ~ 10 m/s : ±0.5 % 이내
0.03 ~ 0.3 m/s : ±1 % 이내
재현성 ± 0.25 % 이내
사용 온도 -20 ~ 60℃
표시부 그래픽LCD (순시유량 유속 적산유량 시계 알람 등)
보호 등급 IP65

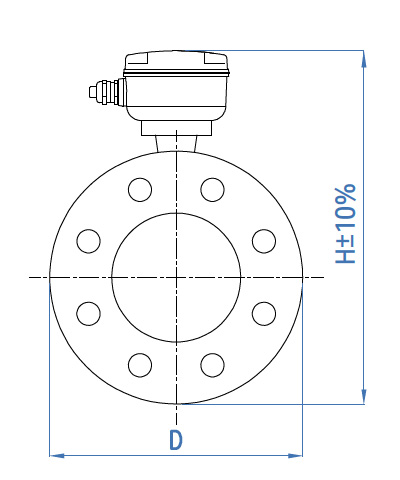

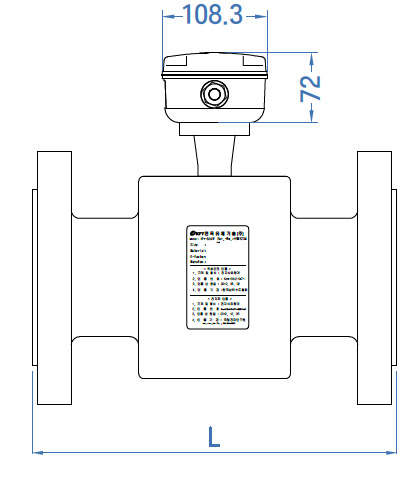

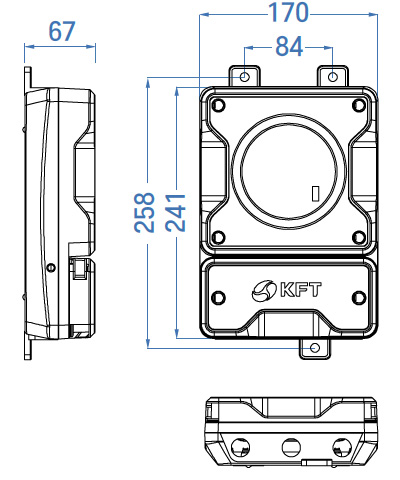

외형치수 및 유량범위
  • size01.jpg
  • size02.jpg
  • size03.jpg
좌/우로 스크롤하세요
구분 유량범위(㎥/h) 치수 중량
(kg)		 Num.
of
Holes		 Bolt
Size
배관사이즈 최소 최대 D L H
mm inch 0.03 m/s 10 m/s
50 2 0.22 70 155 200 255 10 4 M16
65 2-1/2 0.36 120 175 200 280 15 4 M16
80 3 0.55 180 185 200 292 15 8 M16
100 4 0.85 280 210 250 312 20 8 M16
125 5 1.33 440 250 250 342 22 8 M20
150 6 1.91 630 280 300 380 33 8 M20
200 8 3.4 1,130 330 350 437 43 12 M20
250 10 5.3 1,800 400 400 490 72 12 M22
300 12 7.7 2,500 445 500 547 100 16 M22
350 14 10.4 3,450 490 500 598 121 16 M22
400 16 13.6 4,500 560 600 653 145 16 M24
타사제품과의 차별성
타사 제품 대비 최소유속 유효 측정범위가 넓어 최소유속이 확보되지 않는 공간에 배관의 축관 없이 설치 가능
환경부에서 고시한 “정밀한 유량계측이 가능하도록 0.3 m/s 이하 유속에서 지시정확도 ±2% 인 유량계” 기준 만족
좌/우로 스크롤하세요
제작사 A사 B사 한국유체기술(주)
사양 유속측정범위 0.3~10m/s 0.2~10m/s 0.03 ~ 10m/s
정밀도 ±0.25% ±0.5% 0.3 ~ 10m/s : ±0.5%
0.03 ~ 0.3m/s :±1%

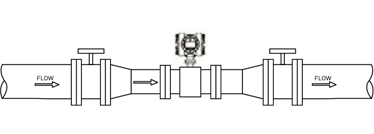

설치예시 prd1_img2.png prd1_img3.png
장단점 0.1 m/s 이하 구간에서 측정오차가 급격히 증가함
최소유속이 확보되지 않을 경우 배관을 축관하여 설치
배관 축관 시 압력손실 및 추가 공사비용 발생		 0.3 m/s 이하의 미소유량도 정확하게 측정
배관 축관 불필요
전자유량계와 초음파유량계 비교
좌/우로 스크롤하세요
방식 초음파 도플러식 초음파 시간차 전달방식 전자식
유체구성 탁도가 있는 유체 깨끗한 유체 요구없음
유속측정 방식 점유속 점유속 단면유속
정확도 ±2% 이상 ±0.5% 이내 ±0.5% 이내
응답 속도 느림 느림 빠름
측정 원리 prd1_img10.png prd1_img11.png prd1_img12.png

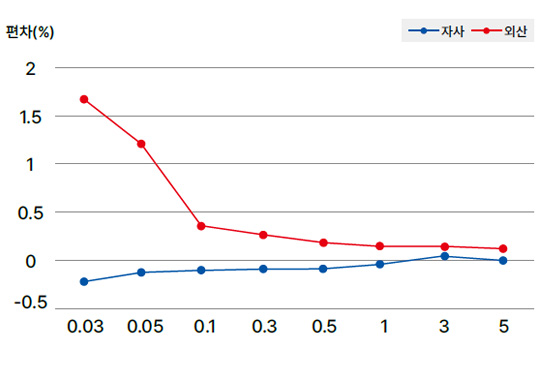

불감대 영역 유량 측정오차 시험 결과
시험 유량
(㎥/h)		 시험유속
(m/s)		 평균 편차(%) - 5회 측정하여 평균
자사 유량계(150A) 타사 유량계(150A)
285.30 5.00 0.00 0.07
190.00 3.00 0.04 0.09
64.00 1.00 -0.05 0.10
32.00 0.50 -0.10 0.14
19.00 0.30 -0.10 0.21
6.30 0.10 -0.11 0.31
3.20 0.05 -0.13 1.13
1.90 0.03 -0.22 1.61

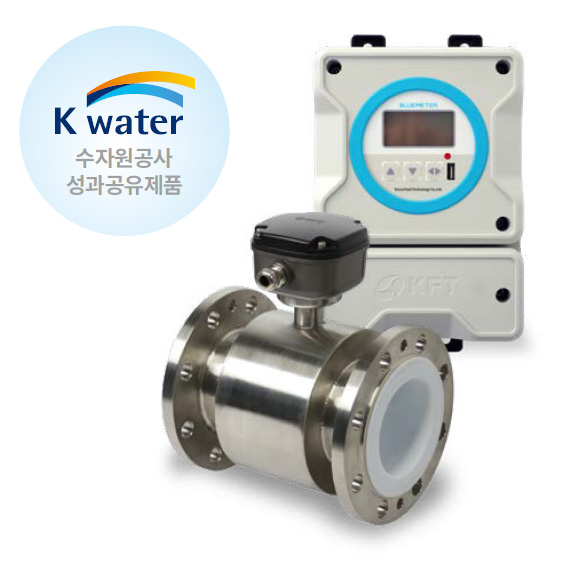

KFT-8200PLUS | 다수공급자계약(MAS)
저유속 구간 측정 핵심 기술
  • 0~1 m/s 구간을 증폭기로 측정 범위를 늘려 응답지연으로 인해 측정할 수 없었던 저유속 구간에서도 측정이 가능
  • 동일 시간에 저유속구간에서 측정된 데이터량이 많기 때문에 종래 측정방법에 비해 측정분해능, 정확도 향상
  • 물 사용량이 많은 낮 시간대와 물 사용량이 급격히 줄어드는 밤 시간대의 정확한 유량 측정으로 누수 및 관로불량 등을 검지하여 신속히 조치 가능
  • 측정 불가능한 영역인 0.3 m/s 미만인 불감대 영역에서도 정확하게 유량을 측정할 수 있음
특징
  • 일반유속과 저유속모드 변경 가능
    • 특허 제 10-1184726호
  • DATA LOGGER 내장 가능
    • 최소 1분 단위로 유량값을 자체 메모리에 저장
    • 기본 15분 설정에 순시 12개월, 적산 36개월 저장 가능
    • 매개변수(Factor, Gain값 등) 변경이력 저장
  • 압력전송기 및 외부입력기기 DATA 저장, 전송가능
    • 타 계측기기의 출력신호를 변환기에서 직접확인 및 저장, 전송 가능
  • USB 메모리 스틱 사용
    • USB를 이용하여 간편하게 DATA를 취합
  • 도시형 상·하수도에 최적화된 유량계
    • 물 사용량이 많은 아침과 저녁 및 물 사용량이 적은 새벽 시간대의 정확한 유량 측정 가능
  • 불감대 영역 유량 측정 가능
    • 특허 제10-2269482
    • 0.3m/s 이하 유속이 확보되지 않는 장소에 설치 가능 (수도법 제29조제1항)
제품사양 *전기 전도율 5㎲/㎝ 이상인 모든 액체
  • 상하수도
    • 상수, 하수, 농업 용수, 공업 용수, 각종 폐수
  • 화학
    • 석유화학, 알카리염, 산염고점도액체, 각종 화학액체, 냉각수, 공정수
  • 철강·시멘트
    • 시멘트 슬러지, 석탄 슬러지, 순환액, 냉각수, 해수
  • 식품
    • 맥주, 우유, 주스, 식용원료액
  • 펄프·제지
    • 제지, 스포크액, 폐수, 냉각수, 세척수

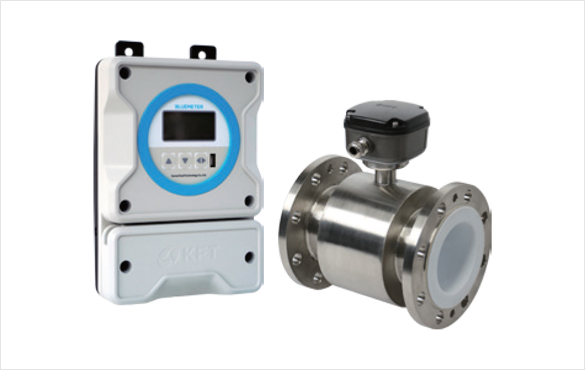

  • prd1_img17.jpg
    S-model [Stainless steel]

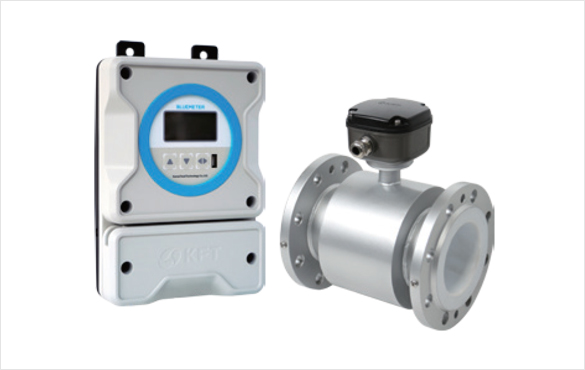

  • prd1_img16.jpg
    D-model [Carbon steel]
좌/우로 스크롤하세요
검출기 사양
형 식 플랜지 취부형
유체온도 PTFE -10 ~ 160℃, Hard Rubber -10 ~ 80℃
유체전도율 5 μS/cm이상
측정범위 0.01 ~ 10 m/s,(미소유량모드 : 0.01 ~ 1 m/s,
일반유량모드 : 0.1 ~ 10 m/s)
재질 - 라이닝 : Hard/Soft rubber, PTFE, PEA (Optional)
- 하우징 : Carbon Steel, STS 304, STS 316 (Optional)
- 전극 :STS 316L, Hastel loy B/C, Titanium, Tantalum, Platinum (Optional)
보호등급 IP68
전원공급 AC 100 ~ 230V, 50/ 60Hz
좌/우로 스크롤하세요
변환기 사양
지시 Graphic LCD Display(순시, 적산, 유속, 시계, 알람 )
설치방법 일체형/ 분리형(Optional)
정확도 ±0.3 % 이내 (Optional)
출력 4 ~ 20mA, Pulse, RS-485, USB Memory Stick
재현성0.25 %이내R.D
동작온도 -20 ~ 60℃
재질 Aluminium die-casting
보호등급 IP65
기능 - Date Logging 기능
(1, 15, 30, 60분 단위로 설정가능, 기본 15분 설정에 순시 12개월 저장, 적산 36개월 저장 가능)
- 매개변수(Factor, Gain값 등) 변경이력 저장
- 외부 아날로그 신호 표기 및 저장 가능 / 노이즈 제거 회로 내장, 자가진단 기능, 유량 시뮬레이션 가능
좌/우로 스크롤하세요
라이닝, 전극 선택
지시 라이닝 전극
PTFE Hard Rubber 316 SS Ha-C Ti Ta Pt
황산 (H2SO4) ◎ × × × × × ◎
소금물(Brine) ◎ × × ◎ ◎ ◎ ◎
수산화나트륨(NaOH 50%) ◎ × △ × △ △ ◎
치염소나트륨 ◎ × × ◎ ◎ ◎ ◎
염산 ◎ × × × × × ◎
슬러지 ◎ ◎ ◎ ◎ ◎ ◎ ◎
염화철(FeCl2) ◎ × × × ◎ ◎ ×
폴리머 ◎ × ◎ ◎ ◎ ◎ ◎
우유 ◎ ◎ ◎ × × × ◎
물 (100℃) ◎ × ◎ ◎ ◎ ◎ ◎

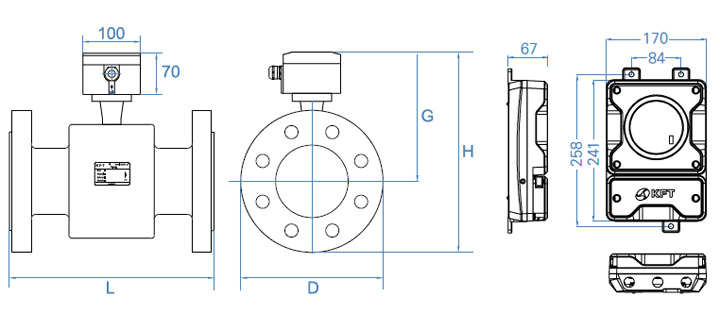

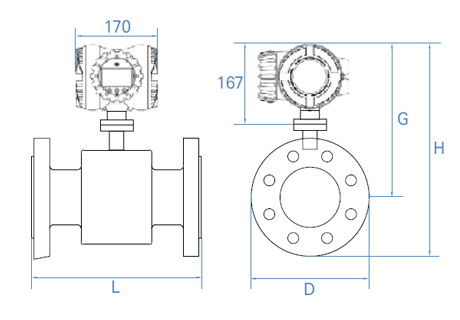

외형치수 및 유량범위
  • size04.jpg
    일체형
  • size05.jpg
    분리형
좌/우로 스크롤하세요
구분 유량범위 치수(mm) 중량
(kg)		 Num.
of
Holes		 Bolt
Size
배관사이즈 Max Range Design Range D L G H
mm inch 0 ~ 10 m/s 0 ~ 15 m/s 일체형 분리형 일체형 분리형
15 1/2 0 ~ 100 I/min 0 ~ 150 I/min 95 150 212 156 260 204 4 4 M12
20 3/4 0 ~ 180 I/min 0 ~ 270 I/min 100 150 212 156 265 209 4 4 M12
25 1 0 ~ 290 I/min 0 ~ 435 I/min 125 150 218 162 276 220 5 4 M16
32 1-1/4 0 ~ 480 I/min 0 ~ 720 I/min 135 150 223 167 293 237 7 4 M16
40 1-1/2 0 ~ 750 I/min 0 ~ 1,125 I/min 140 150 223 167 298 242 8 4 M16
50 2 0 ~ 70 ㎥/h 0 ~ 105 ㎥/h 155 200 228 172 311 255 10 4 M16
65 2-1/2 0 ~ 120 ㎥/h 0 ~ 180 ㎥/h 175 200 243 187 336 280 15 4 M16
80 3 0 ~ 180 ㎥/h 0 ~ 270 ㎥/h 185 200 248 192 348 292 15 8 M16
100 4 0 ~ 280 ㎥/h 0 ~ 420 ㎥/h 210 250 258 202 368 312 20 8 M16
125 5 0 ~ 440 ㎥/h 0 ~ 660I㎥/h 250 250 273 217 398 342 22 8 M20
150 6 0 ~ 630 ㎥/h 0 ~ 945 ㎥/h 280 300 293 237 436 380 33 8 M20
200 8 0 ~ 1,130 ㎥/h 0 ~ 1,695 ㎥/h 330 350 323 267 493 437 43 12 M20
250 10 0 ~ 1,800 ㎥/h 0 ~ 2,700 ㎥/h 400 400 348 292 546 490 72 12 M22
300 12 0 ~ 2,500 ㎥/h 0 ~ 3,750 ㎥/h 445 500 380 324 603 547 100 16 M22
350 14 0 ~ 3,450 ㎥/h 0 ~ 5,175 ㎥/h 490 500 401 345 654 598 121 16 M22
400 16 0 ~ 4,500 ㎥/h 0 ~ 6,750 ㎥/h 560 600 426 370 709 653 145 16 M24
450 18 0 ~ 5,000 ㎥/h 0 ~ 7,500 ㎥/h 620 600 454 398 761 705 207 20 M24
500 20 0 ~ 7,000 ㎥/h 0 ~ 10,500 ㎥/h 675 600 481 425 816 760 210 20 M24
600 24 0 ~ 10,150 ㎥/h 0 ~ 15,225 ㎥/h 795 600 536 480 926 870 250 24 M30
700 28 0 ~ 13,800 ㎥/h 0 ~ 20,700 ㎥/h 905 700 594 538 1,041 985 350 24 M30
800 32 0 ~ 18,000 ㎥/h 0 ~ 27,000 ㎥/h 1,020 800 654 598 1,161 1,105 460 28 M30
900 36 0 ~ 23,000 ㎥/h 0 ~ 34,500 ㎥/h 1,120 900 704 648 1,261 1,205 550 28 M30
1000 40 0 ~ 28,000 ㎥/h 0 ~ 42,000 ㎥/h 1,235 1,000 764 708 1,381 1,325 680 28 M36
