삽입형유량계 (KFT-8300)
INSERTION FLOW METER

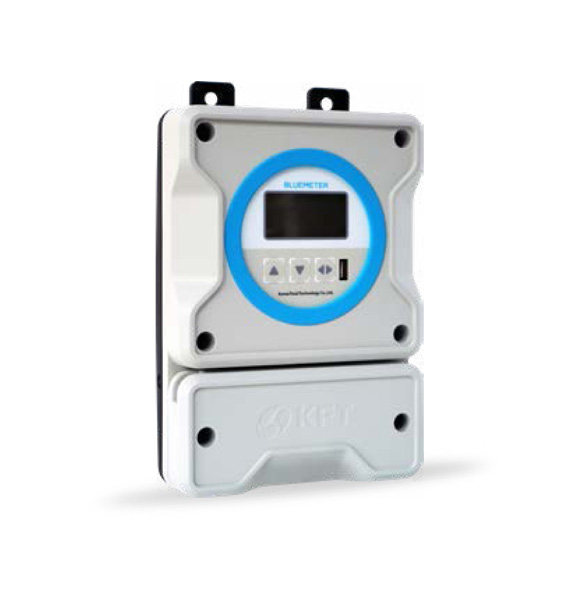

  • prd7_img1.jpg

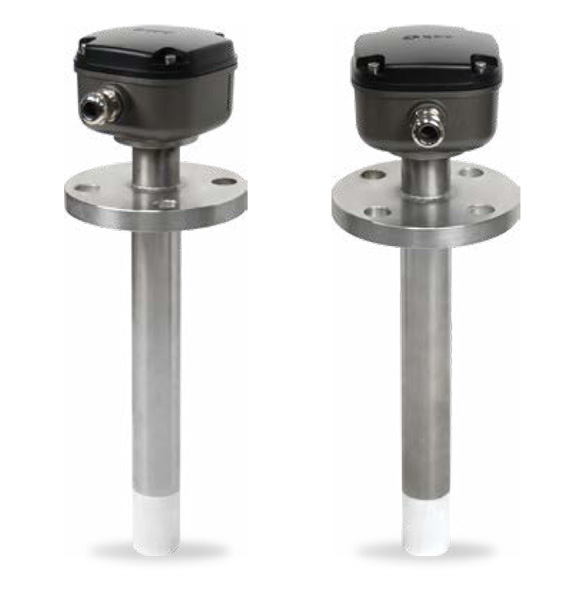

  • prd7_img2.jpg
  • 삽입형 전자 유량계는 가동부(회전체)가 없고 FARADAY의 전자 유도 법칙을 기초로 정확한 유량 측정이 가능합니다.
    배관 내에 자장을 형성하여 유체의 유속에 비례한 기전력을 주파수 신호로 변환하여 유량을 측정합니다.
  • KFT-8300 시리즈는 일반적으로 SADDLE 또는 THREADED WEID FITTING(용접용 피팅)을 사용하여 부단수 시공으로 단수를 못하는 지역 혹은 바이패스 배관이 없는 곳에 설치가 용이합니다.
  • KFT-8300 시리즈는 유지보수가 용이하도록 분리형 밸브가 일체형으로 공급됩니다.
    기본 분리형 밸브는 BRONZE 이지만 옵션으로 316 STAINLESS STEEL 밸브도 공급 가능합니다.
특징
  • 50A 이상 파이프에 설치 가능
  • 가동부 없음
  • 0.05~5 m/s 의 전도성 유체의 유동 측정
  • 부단수 시공으로 설치가 간편하고 유지보수가 용이함

외형치수 및 유량범위*괄호에 표기된 사이즈는 배관 크기에 따라 변동됨

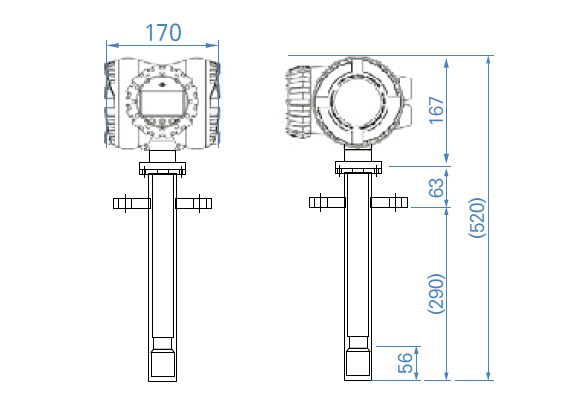

  • prd7_img4.jpg
    일체형

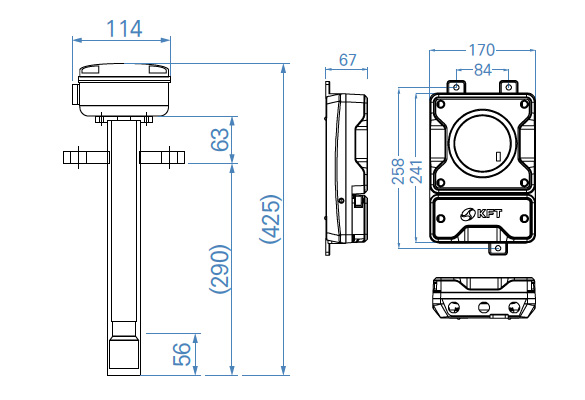

  • prd7_img5.jpg
    분리형
좌/우로 스크롤하세요
검출기 사양
센 서 전자기 유도방식
배관 규격 50A 이상 파이프에 설치 가능
유속측정범위 0.05 ~ 5 m/s
측정 유체 전도성을 가진 유체
유체 전도율 5㎲/cm 이상
유체 온도 -10 ~ 160℃
주변 온도 -20 ~ 60℃
재 질 · 전극 : STS316L
· 절연(라이닝) : PTFE
· 하우징 : STS304
보호 등급 IP68
좌/우로 스크롤하세요
변환기 사양
지 시 그래픽 LCD(순시,적산,유속 등)
정확도 ± 1% R.D 이내
재현성 ±0.5% R.D 이내
재 질 Aluminium die-casting
보호 등급 IP65
기 능 · 데이터 로거 내장
· 외부 아날로그 신호 표기 및 저장
· 노이즈 제거회로 내장
· 자가진단
· 유량 시뮬레이션
· Factor 값 변경이력
외형치수 및 유량범위

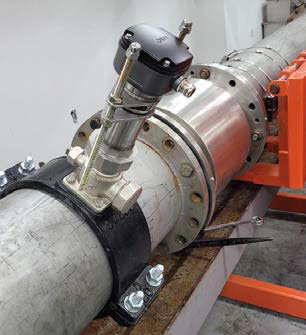

  • prd7_img6.jpg

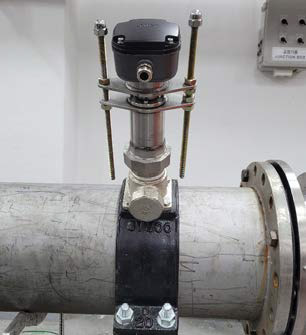

  • prd7_img7.jpg

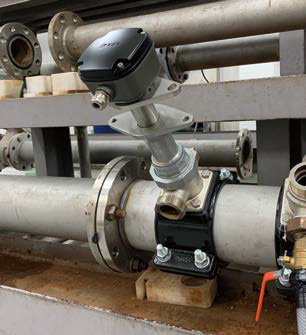

  • prd7_img8.jpg
