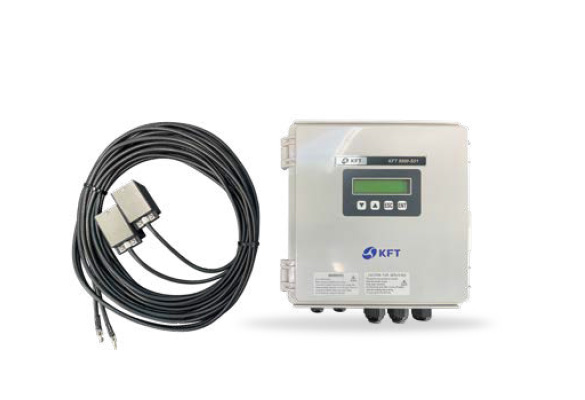

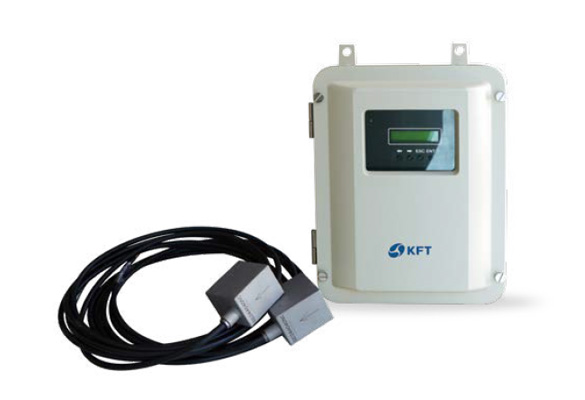

초음파유량계 (KFT-9000)
ULTRASONIC FLOWMETER
-
S-model -
L-model
좌/우로 스크롤하세요
| 종합사양 | ||
|---|---|---|
측정대상 |
종류 | 초음파를 전달하는 균일액체 (상수, 하수, 공업용수, 하천수, 해수, 순수 등) |
| 유체 온도 | -20℃ ~ 65℃ (표준센서 사용)
60℃ ~ 115℃ (고온센서 사용) |
|
| 배관 | 종류 | 강관, 스테인레스관, 주철관, Ductile 주철관, PVC관, FRPM관 등
초음파를 안정하게 투과하는 재질의 관 |
| 구경 | KFT9000-L : 300A ~ 6,000A KFT9000-S : 25A ~ 400A | |
| 라이닝 | No lining 또는 Tar Epoxy, Mortar 등 | |
| 측정범위 | 유속환산에서 -30m/s ~ +30m/s | |
| 측정정도 | ±0.5% R.D | |
| 측정방식 | 시간차 방식 | |
| 출력신호 | 4 ~ 20mA(2port), Pulse신호, RS-232C(2ports- 1방향 & 상호간의 통신 모드) | |
| 데이터출력 | 평균 및 측선별 유속 동시 출력 가능 | |
| 표시내용 | 순간수량 4 digits, 적산유량 7digits, 기타 단위, R-off, ABN, OVER 등 | |
| 주요기능 | 자가진단, 비정상 유량신호 필터, 알람, 저유량 제거 기능, 수신파 불량 경보 기능, 서지 보호기능 내장 | |
| 주요규격 | - 정격전압 : AC 110/220V 60Hz or 24VDC ±20%
- 소비전력 : AC 36VA이하, DC 12W이하 - 주위온도 : -20 ~ 60℃ - 구 조 : IP68(검출기), IP66(변환기) - 재 질 : Aluminum alloy casting |
|

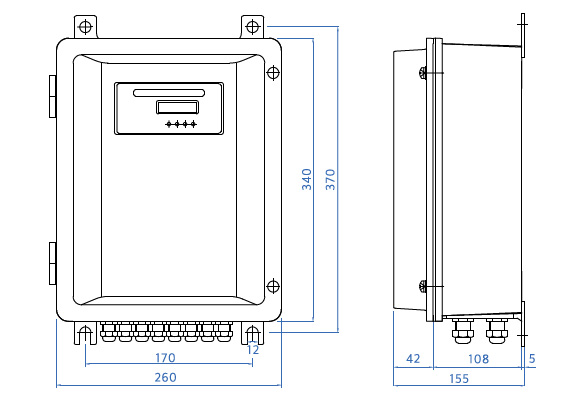

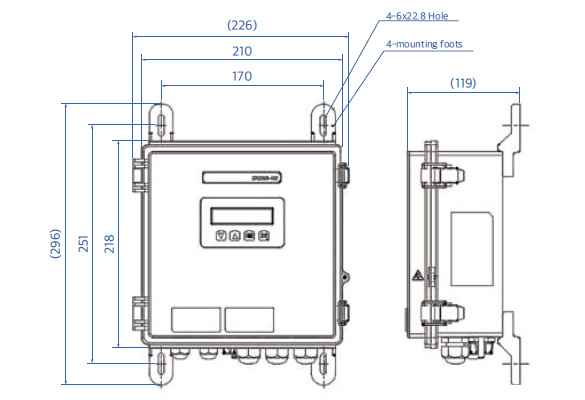

외형치수
-
변환기 -
변환기
-

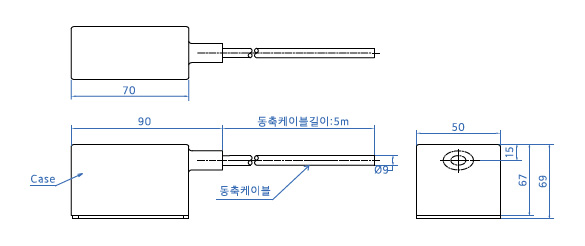

검출기
측정방법
-

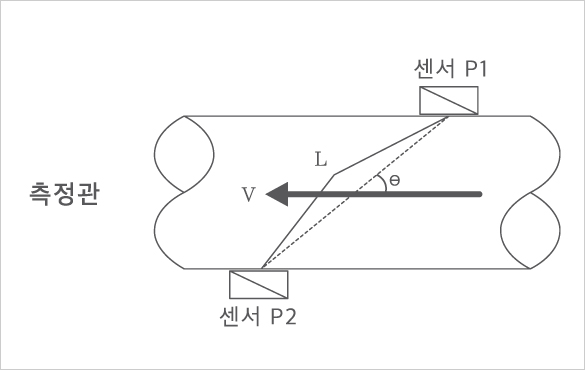

Z법(투과법) 측정 -

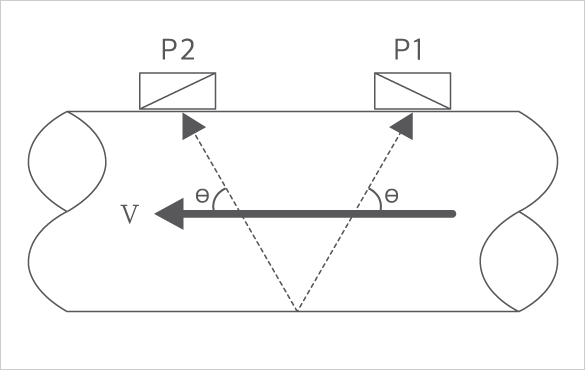

V법(반사법) 측정
